Glossaire
ℹ️ = point informatif, n'influençant pas le projet
⚠️️ = point d'attention important
▶️ = draft
⏯️ = à valider
✅️ = validé, ne doit plus changer
Plan d'adressage global ⏯️
Sous réseau | Capacité de base | IP pare-feu | VLAN (*) | DHCP | Relais DNS | Description |
10.0.0.0/24 | 253 adresses | 10.0.0.1 | Oui | Oui | Caméras/alarme - Contrôle d'accès | |
10.1.0.0/24 | 253 adresses | 10.1.0.1 | Oui | Oui | Administration des équipements | |
10.2.0.0/23 | 509 adresses | 10.2.0.1 | Oui | Oui | Informatique interne | |
192.168.254.0/24 | 253 adresses | 192.168.254.1 | Oui | Oui | Administration limpid it |
(*) sera défini par Mobilitys
Caméras/alarme et contrôle d'accès ⏯️
Liste des équipements (11) ⏯️
Marque / modèle | IP | VLAN | Port sur le switch |
Serveur (port réseau unique) | |||
Concentrateur Contrôle d'Accès : Coffret Mercury MP1502 | |||
Passerelle Contrôle d'Accès : Synergis Cloud Link | |||
Centrale Intrusion : Vanderbilt SPC | |||
Caméra de Vidéosurveillance 1 | |||
Caméra de Vidéosurveillance 2 | |||
Caméra de Vidéosurveillance 3 | |||
Interphone Vidéo | |||
Moniteur de réception (accueil) | |||
Port réservé maintenance et mise en service |
Tunnel VPN de maintenance
IP source : fixe ou dynamique (pour agent en télétravail)
Type tunnel : Site à site (accès siège) ou Client VPN SSL (Télétravail)
Equipements Wi-Fi
Liste des équipements (12) ⏯️
Marque / modèle | IP | VLAN | Port sur le switch | Localisation |
Informatique interne ▶️
Catégories des équipements ▶️
Équipements en IP fixe : 10.2.0.1-255
Pare-feu 10.2.0.1 DNS / DHCP
Imprimantes (2) : N/D
Postes vidéoconférence (8)
Kiosque vidéoconférence (8)
Équipements en DHCP : 10.2.1.0-253
Postes clients (Wi-Fi)
Téléphones mobiles (Wi-Fi)
Liste des équipements () ▶️
Marque / modèle | IP | VLAN | Port sur le switch | Localisation |
WatchGuard M390 | 10.0.0.1, 10.1.0.1, 10.2.0.1 - détail en annexe | baie réseau | ||
Bornes Wi-Fi | 10.2.0.50~99 | détail en annexe | ||
Postes vidéoconférence | 10.2.0.100~149 | détail en annexe | ||
Kiosque vidéo conférence | 10.2.0.150~199 | détail en annexe | ||
Imprimantes | 10.2.0.200~250 | détail en annexe |
Annexes ▶️
Configurations détaillées

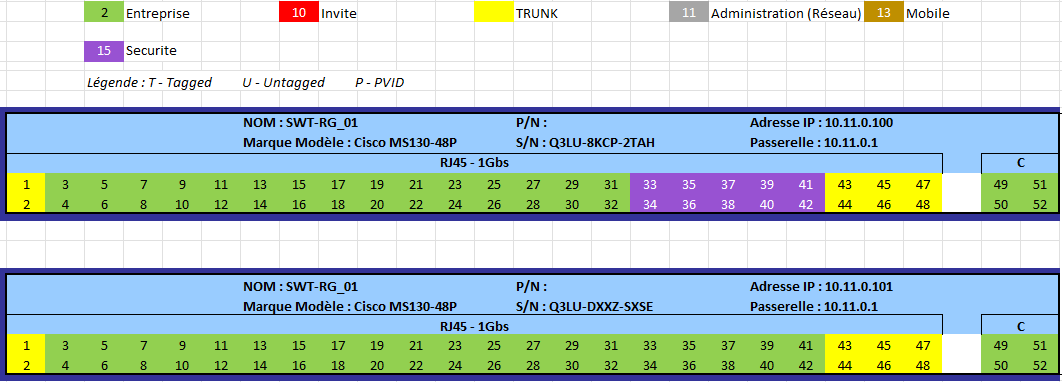

Switches
Parefeu ⏯️
N°Port | VLAN | Attribution | Vitesse port |
0 | Non paramétré | N/A | 1 Gbps |
1 | 1 | Administration limpid it (192.168.254/24= | 1 Gbps |
2 | Non paramétré | N/A | 1 Gbps |
3 | Non paramétré | N/A | 1 Gbps |
4 | Non paramétré | N/A | 1 Gbps |
5 | Non paramétré | Aggrégation BETAK-SW-UP + Bridge BETAK-LAN (10.2.0.1/23) | 1 Gbps |
6 | Non paramétré | Aggrégation BETAK-SW-UP + Bridge BETAK-LAN (10.2.0.1/23) | 1 Gbps |
7 | Non paramétré | Aggrégation BETAK-SW-DOWN + Bridge BETAK-LAN (10.2.0.1/23) | 1 Gbps |
8 | Non paramétré | Aggrégation BETAK-SW-DOWN + Bridge BETAK-LAN (10.2.0.1/23) | 1 Gbps |
A0 (GBIC) | Non paramétré | WAN (89.227.217.38/30) | 10 Gbps |
A1 (GBIC) | Non paramétré | WAN | 10 Gbps |
Liens aggrégés :
Nom | Interfaces | Type/IP |
BETAK-SW-UP | 4+5 | |
BETAK-SW-DOWN | 6+7 |
Bridges :
BETAL-LAN :
BETAK-SW-UP + BETAK-SW-DOWN = 10.2.0.1/23
Réseau Wi-Fi ▶️
Réseau | SSID | QRcode | VLAN | Sous réseau | Clés | Horaires | Remarque |
Informatique interne | BUREAU-BETAK-INTERNE | 10.2.0.0/23 | sodium-Relevance3-cylinder | 24/24 | tout équipement mobile serait à bannir | ||
Téléphones et iPads (QR codes) | BUREAU-BETAK-MOBILE |
| 10.4.0.0/24 | reservoir2-testify-Expansion | 24/24 | limitation de débit | |
Tout équipement extérieur | BUREAU-BETAK-INVITES | 10.6.0.0/24 | Vertical-implicit-satisfied7 | 9h-20h | vlan et/ou isolation + limitation de débit |
Plan de baie ▶️
Les positions sont représentées en U, en présisant le décalage au ⅓ de U si nécessaire ( pour le copier/coller : ⅓ ⅔ ).
Ex : 5e U décalé d'un trou vers le haut : Position 5,⅓
Type | Marque / modèle | Position de départ | Taille en U | Remarque |
Bandeau réseau | ||||
Séparateur | ||||
Plateau 1 | 1 U plus haut que plateau 2 | 2 | 20 kg max | |
Plateau 2 | A placer selon serveur | 2 | 20 Kg max | |
Onduleur - bloc principal | APC | 5 | 2 | Repose sur l'onduleur |
Onduleur - extension de batterie | APC | 3 | 2 | Repose sur la margelle en beton à l'arrière |
PDU | 1/3 | 1 |
